Shanghai Banghuai Ağır Sanayi Machinery Co., Ltd.
| Menşe yeri: | Şanghay |
|---|---|
| Marka adı: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Sertifika: | ISO9001 |
| Min sipariş miktarı: | 1 |
| Fiyat: | Price negotiable |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | 100 |
| Model numarası: | PEV125 PEC125 | Giriş boyutu: | 0-950mm |
|---|---|---|---|
| Üretim kapasitesi: | 290-850T/saat | Uygulanabilir malzemeler: | Çeşitli Sertlikteki Cevher |
| Uygulama alanları: | Madencilik ve Kırma | Boşaltma Portu Boyutu (mm): | 20-90 |
| Genel Boyut (L×W×H)(mm): | 2150×2390×1590 | ağırlık (ton): | 49 |
| Vurgulamak: | 850t/H Konik Taş Kırıcı,PEV300×1300 Çeneli Kırıcı,PE Çeneli Maden Kırıcı |
||
Ürün Açıklaması

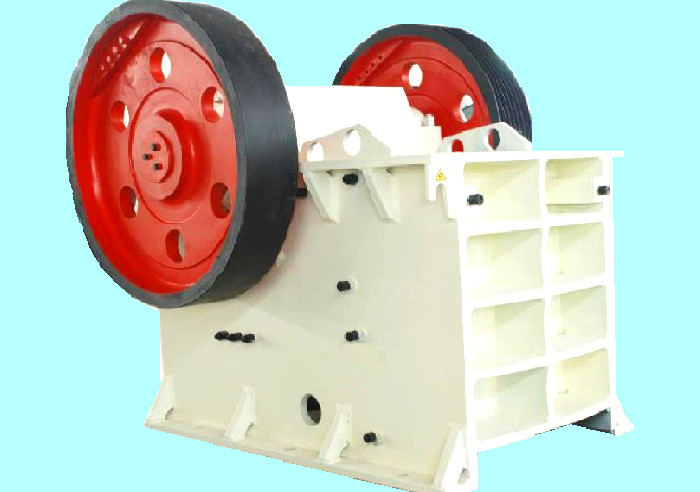

PEV300×1300 Çeneli kırıcı Konik kırıcı Taş kırıcı Maden kırıcı
Kırıcı esas olarak çene koruyucu levha, hareketli çene levhası, sabit çene levhası, yan koruma levhası, çerçeve, ana bilgisayar tabanı (kemersiz ince kırık), dirsek levhası, yay, dirsek levha pedi, boşaltma ağzı ayar mekanizması, eksantrik milinden oluşur , yatak, kayışlı kasnak (volan), çalıştırma sistemi, kilitleme cihazı ve yağlama sistemi.
Çerçeve çelik levha ile kaynaklanmıştır.Sabit çene plakası, sabit çene pres demiri ve sabit cıvatalarla çerçevenin ön duvarına sabitlenen üst ve alt sabit çene plakaları ve orta sabit çene plakalarından (75'ten fazla kırık) oluşur;Hareketli çene plakası, hareketli çene baskı demiri ile çene kafasına sabitlenir.
Çene başını desteklemesi ve belirli bir hareket yoluna göre çalışmasını sağlamanın yanı sıra, kırma boşluğuna kırılamayan yabancı madde girdiğinde ve yük keskin bir şekilde arttığında, astar koruyucu bir rol oynar;Bu, yükü kesmek ve diğer parçaları kendiliğinden kırılma yoluyla hasar görmekten korumak içindir.
Ayar cihazı, kama ayar tipini benimser ve kama, çerçevenin arka duvarının oluğunda sola ve sağa hareket edebilir;Tliye portunun boyutunu ayarlamak için kamayı sola ve sağa hareket ettirmek için ayar cihazının döner somununu döndürün.
Yaylı çekme çubuğu, yay ve kilitleme cihazı, kırıcının normal çalışmasını sağlamak için hareketli çeneyi sıkmak ve dirsek plakasının düşmesini önlemek için bir kilitleme rolü oynar.Kırıcı çalışırken, dirsek plakası ile dirsek plakası ayar yatağı arasındaki darbe sesi giderilebildiği sürece yay basıncı çok büyük olmamalıdır.
modeli |
PEV75 |
PEV90 |
PEV106 |
PEV125 |
PEV160 |
PEV200 |
|
Besleme girişi boyutu (mm) |
750 |
900 |
1060 |
1250 |
1600 |
2000 |
|
Besleme portu derinliği (mm) |
500 |
600 |
750 |
950 |
1200 |
1500 |
|
Elektrik gücü (kw) |
55-75 |
75-90 |
132 |
160 |
250 |
400 |
|
Boşaltma Boyutu (mm) |
Boşaltma portunun boyutu (mm) |
Kapasite(t/h) |
|||||
0-60 |
40 |
55-80 |
|
|
|
|
|
0-75 |
50 |
70-90 |
|
|
|
|
|
0-90 |
60 |
80-110 |
120-155 |
|
|
|
|
0-105 |
70 |
105-130 |
140-180 |
155-200 |
|
|
|
0-120 |
80 |
120-150 |
160-210 |
175-230 |
|
|
|
0-135 |
90 |
130-170 |
180-235 |
200-260 |
|
|
|
0-150 |
100 |
150-190 |
200-260 |
220-290 |
290-380 |
|
|
0-185 |
125 |
190-260 |
250-325 |
280-365 |
350-455 |
|
|
0-225 |
150 |
250-340 |
300-390 |
335-435 |
410-535 |
520-675 |
|
0-260 |
175 |
|
350-455 |
390-510 |
470-610 |
595-775 |
760-990 |
0-300 |
200 |
|
|
445-580 |
530-690 |
675-880 |
855-1110 |
0-340 |
225 |
|
|
|
590-770 |
750-975 |
945-1230 |
0-375 |
250 |
|
|
|
650-845 |
825-1070 |
1040-1350 |
0-410 |
275 |
|
|
|
|
900-1170 |
1130-1470 |
0-450 |
300 |
|
|
|
|
980-1275 |
1225-1590 |
1, Bileşenler, mükemmel üretim
Hareketli çene iyi malzemelerden yapılmıştır ve dayanıklıdır.Hareketli çene tertibatı, yüksek kaliteli çelik dökümlerden oluşur ve iki büyük çelik döküm volan tarafından trik edilir.Ek olarak, ağır eksantrik mili de dövme ile işlenir, bu da bu seri çeneli kırıcıların çalışmasını da güvenilir hale getirir.
Rulman yatağı, kırma çerçevesi ile tam uyumu sağlayabilen ve yatak yatağının radyal gücünü büyük ölçüde artırabilen entegre dökme çelik yapıyı benimser, ancak ayrık yatak yatağı bu avantaja sip değildir.Sonlu elemanlar analiz teknolojisini kullanan kırıcı, da yüksek mukavemete siptir.
3, Basit, güvenli ve hızlı çalışma
Kırma boşluğu, besleme portunun gerçek genişliğini besleme portunun nominal genişliği ile tutarlı hale getiren simetrik bir "V" şekli yapısını benimser.Boşaltma portunun ayarlanması da hızlı ve da uygundur.Avrupa serisi çeneli kırıcılar, eski conta ayarına göre da basit, da güvenli ve da hızlı olan kamalı boşaltma ağzı ayar cihazı ile donatılmıştır.
4, Uzun hizmet ömrü ve yüksek çıktı
Seçilen rulman da büyük özelliklere ve da yüksek taşıma kapasitesine siptir.Tüm Avrupa çeneli kırıcılar, aynı özellikteki diğer kırıcılara göre da büyük ve da dayanıklı eksantrik mil yatakları ile donatılmıştır.
Da yüksek taşıma kapasiteleri ve etkili labirent contaları, yatakların hizmet ömrünü büyük ölçüde uzatır.Ek olarak, çeneli kırıcı, çene plakasının etkin uzunluğunu artıran ve çıkışı da yüksek yapan dişli koruma plakasını da kullanır.
Çeneli kırıcı çalıştığında, motor kasnağı eksantrik mili döndürmek için trik eder, böylece hareketli çene periyodik olarak statik çeneye yaklaşır ve onu terk eder, bu da kırma odasına giren ekstrüzyon, sürtünme gibi malzemelerin birden fazla ezilmesine neden olur. öğütme, böylece kırılacak malzemeler büyük parçacık boyutundan küçük parçacık boyutuna değişir ve parçacık boyutu gereksinimleri karşılayana ve kırıcıdan boşaltılana kadar kademeli olarak düşer.
Etiket:
Çeneli Konik Kırıcı Taş kırıcı maden kırıcı
