Shanghai Banghuai Ağır Sanayi Machinery Co., Ltd.
| Menşe yeri: | Şanghay |
|---|---|
| Marka adı: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Sertifika: | ISO9001 |
| Model numarası: | 6S |
| Min sipariş miktarı: | 1 |
| Fiyat: | Price negotiable |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | 100 |
| Maksimum parçacık boyutu: | 2 | Yem konsantrasyonu: | 25-30 |
|---|---|---|---|
| cevher için: | 30-60 | Masa yıkama suyu: | 80-150 |
| boyuna eğim: | 1.4 | Mesa uzunluk oranı: | 2.6 |
| motor gücü: | 1.1 | ||
| Vurgulamak: | 1.5kw Santrifüj Altın Konsantratörü,30mm Yem Demir Cevheri Makinesi,Demir Cevheri Santrifüj Altın Konsantratörü |
||
1, Ürün açıklamaları

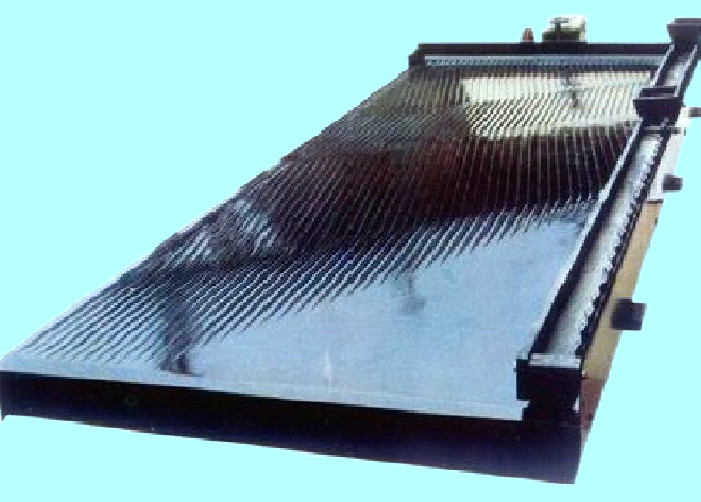

6-s çalkalayıcı (6S çalkalayıcı, zenginleştirme çalkalayıcı ve FRP çalkalayıcı olarak da bilinir), düzlem oluğundan geliştirilen ve da sonra asimetrik ileri geri hareketi ile karakterize edilen kendi sistemini oluşturan yerçekimi zenginleştirme ekipmanına aittir.6'lı çalkalayıcı üç parçadan oluşur: yatak yüzeyi, çerçeve ve aktarma mekanizması.Yatak yüzeyi, 1 ° ~ 5 ° enine eğimli yamuk veya eşkenar dörtgendir.Cevher besleme teknesi ve su besleme teknesi, eğimli kenarın üzerinde yapılandırılmıştır.Yatak şeritleri yatak yüzeyinde uzunlamasına düzenlenir ve yükseklikleri trik ucundan karşı tarafa doğru azalır.Tüm yatak yüzeyi bir çerçeve ile desteklenir ve yatak yüzeyinin bir ucuna bir iletim cihazı kurulur.İkincisi, yatak yüzeyini ileri doğru hareket ettirebilir ve diferansiyel hareket olarak adlandırılan, uca yaklaşırken hızlı geri dönüş hareketi özelliklerine sip olabilir.
6-s çalkalayıcı, ince taneli cevherleri ayırmak için yaygın bir zenginleştirme ekipmanıdır.Metal cevherlerini işlerken, etkili zenginleştirme parçacık boyutu aralığı 3 ~ 0.019 mm'dir ve üst sınır parçacık boyutu 10 mm'ye ulaşabilir.6 saniyelik çalkalayıcının olağanüstü avantajı, yüksek ayırma doğruluğudur.Bir ayırmadan sonra, yüksek dereceli konsantre veya atık artıkları elde edilebilir ve aynı anda birden fazla ürün bağlanabilir.Düz 6'lı çalkalayıcının bakımı ve ayarlanması kolaydır.Ana dezavantaj, ekipmanın geniş bir alanı kaplaması ve birim fabrika alanı başına işleme kapasitesinin düşük olmasıdır.
2, Teknik Parametreler
unvan |
birim |
Kaba kum tablası |
İnce kum masası |
da ince |
|
Mesa boyutu |
uzunluk |
mm |
4450 |
4450 |
4450 |
Sürücü tarafı geniş |
mm |
1855 |
1855 |
1855 |
|
geniş konsantre |
mm |
1546 |
1546 |
1546 |
|
Maksimum parçacık boyutu |
mm |
2 |
0,5 |
0.15 |
|
cevher için |
gün / gün |
30-60 |
10-20 |
15-25 |
|
Yem konsantrasyonu |
% |
25-30 |
20-25 |
15-25 |
|
seyat |
mm |
16-22 |
11-16 |
8-16 |
|
Sıklık |
F |
15-48 |
48-53 |
50-57 |
|
Masa yıkama suyu |
gün / gün |
80-150 |
30-60 |
10-17 |
|
enine eğim |
° |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
boyuna eğim |
% |
1.4 |
0.92 |
… |
|
Tezg Açısı |
° |
32-42 |
40 |
42 |
|
İşleme alanı |
… |
7.6 |
7.6 |
7.6 |
|
Mesa uzunluk oranı |
… |
2.6 |
2.6 |
2.6 |
|
motor gücü |
KW |
1.1 |
1.1 |
1.1 |
|
3, Çalışma Prensibi
Sarsma masası uygulaması yaklaşık 100 yıllık bir geçmişe siptir.Orijinal sarsma tablası, 1890 yılında, yatak yüzeyinin çarpmanın neden olduğu asimetrik ileri geri hareketi kullanılarak kömür hazırlama için yapılmıştır.Zenginleştirme için 6-s çalkalayıcı (beneciation shaker) 1896'dan 1898'e kadar A. Wilfley tarafından yapılmıştır ve eksantrik dirsek mekanizmasını benimser.1918'de plantio, kam kollu başka bir şanzıman mekanizması yaptı.Bu iki 6'lı çalkalayıcı kafa yapısı, iyileştirmeden sonra hala kullanılmaktadır.İkinci Dünya Savaşı'ndan sonra Almanya, eksantrik trikli hızlı bir 6 saniyelik çalkalayıcı yaptı.Atalet yayı tipi 6-s çalkalayıcı, 1964 yılında başarıyla geliştirildi ve üretimde popüler hale getirildi ve uygulandı.
4. Katlanır ana yapı

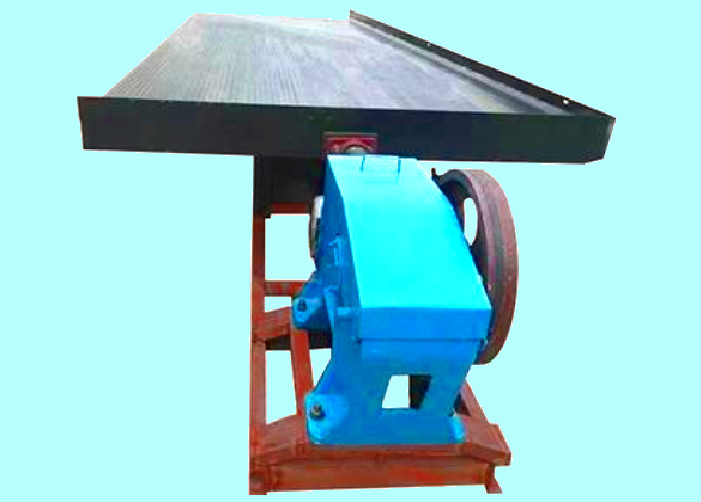

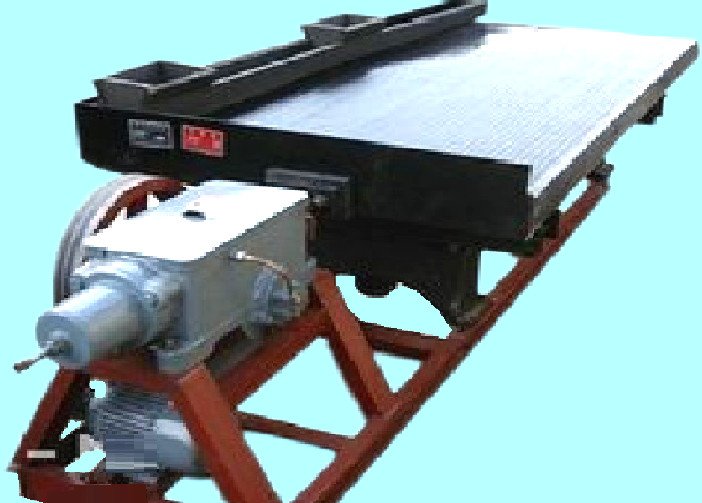

Çalkalayıcı esas olarak sekiz parçadan oluşur: yatak başı, motor, eğim düzenleyici, yatak yüzeyi, cevher oluğu, su deposu, gelen şerit ve yağlama sistemi.Pistonlu hareket, krank biyel transmisyon mekanizması ile gerçekleştirilir.Motor, krank milini kayış triki boyunca döndürmek için büyük kasnağı çalıştırır ve külbütör yukarı ve aşağı hareket eder.Külbütör aşağı hareket ettiğinde, dirsek plakası arka şaftı ve ileri geri hareket etmek için ileri geri hareket çubuğunu iter.Yay sıkıştırılır ve yatak yüzeyi, bağlantı yuvası aracılığıyla pistonlu çubuk ile bağlanır.Dolayısıyla bu sırada yatak yüzeyi de geriye doğru hareket eder.Külbütör yukarı doğru hareket ettiğinde yayın uzama gerilimi ile itilir, Da sonra yatak yüzeyi ileri doğru hareket eder.
