Shanghai Banghuai Ağır Sanayi Machinery Co., Ltd.
| Menşe yeri: | shanghai |
|---|---|
| Marka adı: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Sertifika: | ISO9001 |
| Model numarası: | DCM96 DCM118 |
| Min sipariş miktarı: | 1 |
| Fiyat: | Price negotiable |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 100 |
| Arıtma Hava Hacmi(m3/h):: | 26800 | Filtrasyon Hızı (m/dak):: | 1.2-2.0 |
|---|---|---|---|
| Filtrasyon Alanı(m2):: | 372 | Filtre Torbası Sayısı (PCS):: | 384 |
| Direnç(Pa):: | 1470-1770 | Parçacık Konsantrasyonu(g/m3):: | ＜1300 |
| Ağırlık (kg):: | 10452 | ||
| Vurgulamak: | DCM 118 GP Koni Kırıcı,ISO9001 GP Koni Kırıcı,DCM 118 granit taş kırıcı |
||
Ürün Açıklaması

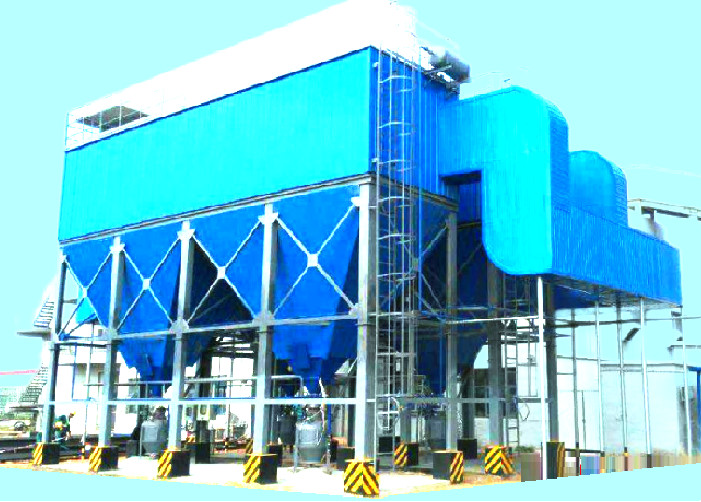

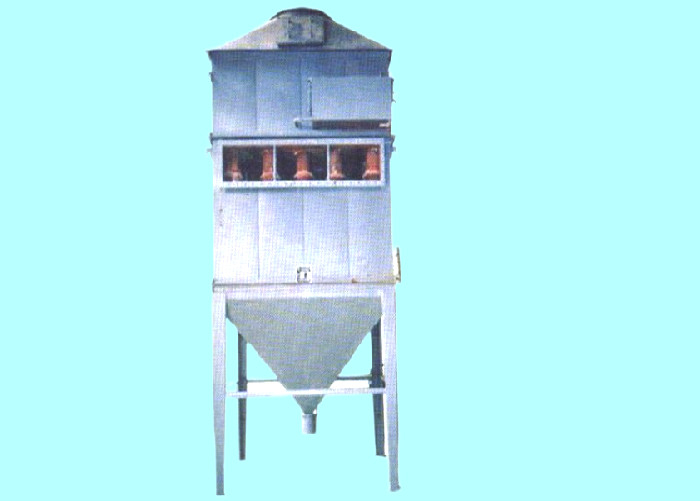

DCM96, DCM118pulse toz toplayıcı endüstriyel çevre koruma toz toplayıcı maden toz giderme ekipmanı
Darbeli toz toplayıcı, sıkıştırılmış hava püskürterek filtre ortamına (kumaş torba veya filtre tüpü) bağlı tozun çıkarılması anlamına gelir;toz toplayıcının boyutuna göre, darbe kontrolörü veya PLC tarafından kontrol edilen birkaç darbe valfi seti olabilir.
| Model parametreleri | İşlemin hava hacmi (m3/h) | filtrasyon hızı (m/dak) | Filtrasyon alanı(m2) | Filtre torbası sayısı (PCS) | direnç (Pa) | parçacık konsantrasyonu(g/m3) | Yalıtım alanı(m2) | Ağırlık (kg) | |
| DCM32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | ＜1000 | 26.5 | 2.88 | |
| DCM32-4 | 8930 | 124 | 128 | 34 | 4.08 | ||||
| DCM32-5 | 11160 | 155 | 160 | 41 | 5.28 | ||||
| DCM32-6 | 13390 | 186 | 192 | 48.5 | 6.48 | ||||
| DCM64-4 | 17800 | 248 | 256 | 70 | 7.28 | ||||
| DCM64-5 | 22300 | 310 | 320 | 94 | 9.96 | ||||
| DCM64-6 | 26700 | 372 | 384 | 118 | 11.64 | ||||
| DCM64-7 | 31200 | 434 | 448 | 142 | 13.32 | ||||
| DCM64-8 | 35700 | 496 | 512 | 166 | 15 | ||||
| DCM96-4 | 26800 | 372 | 384 | ＜1300 | 110 | 10452 | |||
| DCM96-5 | 33400 | 465 | 480 | 120 | 12120 | ||||
| DCM96-6 | 40100 | 557 | 576 | 130 | 14880 | ||||
| DCM96-7 | 46800 | 650 | 672 | 140 | 16920 | ||||
| DCM96-8 | 53510 | 744 | 768 | 150 | 198110 | ||||
| DCM96-9 | 60100 | 836 | 864 | 160 | 21240 |
||||

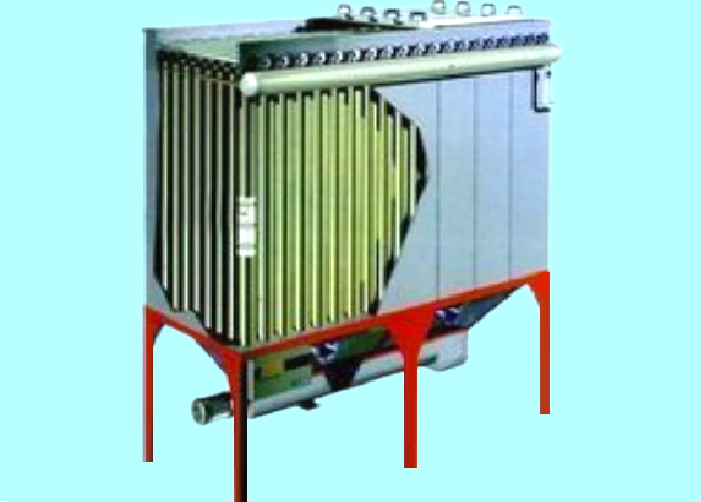

Diğer torbalar veya emme kartuşları çalışırken torbalarının veya filtre kartuşlarının genişlemesini çıkarmak ve kontrol etmek için bir dizi temizleyici her açıldığında.Orta kutu, alt kutu vb. orta ve alt kutuları oluşturur.Çalışma sırasında, toz içeren çıkış, hava girişinden kül haznesine girer ve kaba parçacıklar doğrudan kül haznesinin dibine düşer.Granüler parçacıklar, parçacıklarla birlikte boşluğa girer.,Aşağı.Yüzey alanı filtre torbasının dışında birikir.Filtrelenen gaz, üst kutu gövdesine arıtma başlığı egzoz borusuna girer ve egzoz fanı aracılığıyla atmosfere boşaltılır.Toz giderme işlemi, oda içerisinde tıkanmış olan hava çıkış hava kanalının oda torbasının geçmesine izin verdiği (bölme durduğu) durumdur.Ardından telefonu açın ve havayı üflemek için havayı ve sıkıştırmak için basınçlı havayı kullanın.Toz ve kir kül kovasına girer ve beraberindeki yiyecekler dışarıdan yenir.Filtre torbasının yüzeyinden ayrıldıktan sonra filtre torbasından boşaltılabilir ve kül hunisinin, ağzının ve ağzının iştı dış dünya tarafından kontrol edilir.Disk otomatik olarak girer.Gaz, kepçenin emme ağzından kontrol edilir.Kül geçerken, gazdaki büyük parçacıkların bir kısmı emme ve yerçekimi ile ayrılır ve doğrudan kül hunisinin dibine düşer.Kovadan geçtikten sonra gaz girer.Orta kutu filtrelenir.Gaz filtre torbasından geçer ve torbanın üst bölgesi filtre torbasının yüzeyinden süzülür.Arıtılmış gaz, filtre torbası açıklığından kutuya girer ve ardından hava çıkışından çıkar.
Filtrasyon süresi arttıkça filtre torbası üzerindeki toz tabakası kalınlaşır ve toz giderme ekipmanının direnci yükselmeye devam eder.Ekipman direnci ayarlanan değere yükseldiğinde toz giderme cihazı tozu almaya başlar.Önce filtrelenmiş hava akışını kesmek için haznedeki bir popet valf kapatılır ve ardından elektromanyetik darbe valfi açılır.Sıkıştırılmış hava kısa sürede üst tankta hızla genişler ve filtre torbasına akar ve filtre torbasının genleşmesine ve deforme olmasına ve titreşmesine neden olur.Ters hava akışının etkisi altında, filtre torbasının dış yüzeyine yapışan toz, kül hunisine sıyrılır.Toz giderme işleminden sonra elektromanyetik darbe valfi kapatılır, popet valf açılır ve hazne filtreleme durumuna geri döner.Temizlik odası sırayla gerçekleştirilir ve temizlik döngüsü ilk odadan sonraki temizlik odasına kadardır.Filtreleme ve temizleme çalışmaları ile yakalanan toz, kül haznesine düşer ve kül haznesinin ağzındaki kül boşaltma cihazından boşaltılır.
1. Oda hava durdurma darbeli jet temizleme ayırma teknolojisi, geleneksel darbeli toz toplayıcı ve geri üflemeli toz toplayıcının eksikliklerinin üstesinden gelmek için benimsenmiştir.Güçlü kül giderme kapasitesine, yüksek toz giderme verimliliğine, düşük emisyon konsantrasyonuna, küçük hava sızıntı oranına, da az enerji tüketimine, da az çelik tüketimine, da az zemin alanına, istikrarlı ve güvenilir çalışmaya ve iyi ekonomik faydalara siptir.Metalurji, yapı malzemeleri, çimento, makine, kimya sanayi, elektrik enerjisi ve hafif sanayide gaz içeren tozların arıtılması ve malzeme geri kazanımı için uygundur.
2. Hava durdurma darbesinin ayrılması külü üflemek için kullanıldığından, kül temizleme amacına bir kez ulaşılabilir.Bu nedenle, kül temizleme döngüsü uzar ve kül temizlemenin enerji tüketimi azalır ve hava tüketimi büyük ölçüde azaltılabilir.Aynı zamanda, filtre torbasının ve darbe valfinin yorulma derecesi buna göre azalır, bu da filtre torbasının ve valf plakasının ömrünü uzatabilir.
3. Bakım ve torba değişimi, sistem fanı ve sistemin normal çalışma koşullarında ayrı bir odada yapılabilir.Torba ağzı, iyi sızdırmazlık performansına sip ve sağlam ve güvenilir olan elastik genişleyen halkayı benimser.Filtre torbası salma, torba ile salma arasındaki sürtünmeyi azaltan, torbanın ömrünü uzatan ve torbayı boşaltmayı kolaylaştıran poligonu benimser.
4. Üst torba çekme yöntemi benimsenmiştir.Torba değişimi sırasında iskelet çıkarıldıktan sonra, kirli torba kutunun alt kısmındaki kül haznesine koyularak delik tarafından dışarı alınır, bu da torba değiştirmenin çalışma koşullarını iyileştirir.
5. Kutu hava sızdırmazlığı, iyi sızdırmazlık ile tasarlanmıştır ve muayene kapısı mükemmel sızdırmazlık malzemelerinden yapılmıştır.Sızıntıyı tespit etmek için gazyağı kullanılır ve hava kaçak oranı çok düşüktür.
6. Giriş ve çıkıştaki hava kanalları kompakt bir şekilde düzenlenmiştir ve hava akış direnci küçüktür.
(1) Ekipmanın çalışması sırasında, operasyon kayıtlarını yönetmek ve yapmak için özel personel görevlendirilir.
(2) Yönetim personeli, toz toplayıcının prensibine, performansına ve çalışma koşullarına aşina olacak ve çalışma parametrelerinin ayarlanması ve ekipmanın bakım yöntemleri konusunda uzman olacaktır.
(3) Ekipman üzerinde yağlanacak parçalara düzenli olarak yağlama yağı ekleyin.
(4) Toz gidericinin darbeli kül temizleme sisteminin sprey üfleme için normal olup olmadığını kontrol edin.Anormal ise, darbe valfinin diyafram ve solenoid valfinin arızalı veya hasarlı olup olmadığının kontrol edilmesi ve zamanında onarılması veya değiştirilmesi önemlidir.
(5) Darbe valfi arızalanırsa, zamanla giderilecektir.Kirlilik ve su gibi yabancı maddeler varsa zamanında temizlenecek ve hasarlı diyafram zamanında değiştirilecektir.
(6) Silindir ve flanş yüzeyinin durumunu düzenli olarak kontrol edin.Hava kaçağı bulunursa, conta halkasını zamanında değiştirin.
(7) Erişim kapısındaki sızdırmazlık şeridi eskimişse, zamanında değiştirilmelidir.
(8) Gaz hacmi, sıcaklık, konsantrasyon vb. gibi proses parametrelerini düzenli olarak ölçün ve nedenleri bulun ve herhangi bir anormallik bulunursa zamanında bunlarla ilgilenin.
(9) Ekipmanın direncinin dalgalanmasına göre ekipmanın normal çalışıp çalışmadığını kontrol edin.
(10) Filtre torbası hassas bir parçadır.Kullanıcı, filtre torbasının çalışma durumunu düzenli olarak kontrol etmeli ve filtre torbasının hasar derecesine göre zamanında değiştirmeyi düşünmelidir.
(11) Hava devresi sistemini ve kül boşaltma sistemini düzenli olarak kontrol edin ve herhangi bir anormalliği zamanında ortadan kaldırın.
(12) Basınçlı hava sisteminde su separatörünün su birikimine göre biriken su düzenli olarak tliye edilecektir.
(13) Proses sistemi durdurulduğunda, ekipmandaki nemi ve tozu uzaklaştırmak için toz toplayıcı ve egzoz fanı bir süre çalışır durumda tutulacaktır.Aynı zamanda toz toplayıcı çalışmayı durdurmadan önce kül temizleme ve kül boşaltma işlemleri tekrarlanmalıdır.
(1) Çalışmaya karşı yüksek direnç
Sebepler aşağıdaki gibi olabilir: ① filtre torbası bağlı;② Darbe valfi çalışmıyor veya hasarlı;③ Basınçlı hava basıncı çok düşük;④ Darbe valfi çalışırken kaldırma valfi sıkıca kapatılmaz;⑤ Bir veya da fazla popet valf kapalı.
Eliminasyon yöntemleri: ① filtre torbasının temizlenmesi ve havalandırmanın güçlendirilmesi;② Darbe valfinin bakımını yapın veya değiştirin;③ Hava devresini ve hava kompresörünü kontrol edin;④ Kül giderme denetleyicisini kontrol edin.
(2) Çalışmaya karşı küçük direnç
Sebepler aşağıdaki gibi olabilir: ① baca gazının kısa devresi;② Filtre torbası hasarlı;
Eleme yöntemleri: ① boru hattını kontrol edin ve hasarlı parçanın kaynağını onarın;② Filtre torbasını kontrol edin ve değiştirin;
(3) Darbe valfi çalışmıyor
Sebepler aşağıdaki gibi olabilir: ① güç beslemesi kesildi veya kül temizleme denetleyicisi arızalandı;② Darbe valfinde her zaman hava sızdıran çeşitli eşyalar vardır;③ Darbe valfinin bobini yanmış;④ Basınçlı hava basıncı çok düşük.
Eliminasyon yöntemleri: ① güç kaynağını geri yükleyin veya kül temizleme kontrol cihazını onarın;② Darbe valfini dikkatlice temizleyin;③ Darbe valfi bobinini değiştirin;④ Hava devresi sistemini ve kompresörü kontrol edin.
(4) Filtre torbasının temizlenmesi ve değiştirilmesi, kullanım sırasında tozun yüksek viskozitesi nedeniyle filtre bezinin sıkışmasına neden olabilir, bu da toz toplayıcının direncini artıracak ve toz giderme etkisini etkileyecektir.
Yukarıdaki durum meydana geldiğinde filtre torbası toz toplayıcıdan çıkarılmalı ve temiz su ile durulanmalıdır.Temizledikten sonra filtre torbası hava ile kurutulduktan sonra kullanılabilir.Filtre torbasının toz temizleme döngüsü, ünitenin tozunun niteliğine ve toz toplayıcının frekansına göre kullanıcı tarafından belirlenir.Genel olarak, filtre torbası, bir yıllık kullanımdan sonra, esas olarak filtre malzemesinin bozulmasından kaynaklanan toz aşınması, yüksek sıcaklık ve yüksek nem nedeniyle yavaş yavaş hasar görecektir.Toz toplayıcı, filtre torbası hasarlıyken çalışamaz, aksi takdirde toz giderme etkisi etkilenir.Kullanıcı filtre torbasını zamanında değiştirmelidir.
6, Fabrika üretimi ve nakliyesi
etiket:
Darbeli toz toplayıcı endüstriyel çevre koruma toz toplayıcı maden toz giderme ekipmanı
