Shanghai Banghuai Ağır Sanayi Machinery Co., Ltd.
| Menşe yeri: | shanghai |
|---|---|
| Marka adı: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Sertifika: | ISO9001 |
| Min sipariş miktarı: | 1 |
| Fiyat: | Price negotiable |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 100 |
| Model numarası: | PEV90 | Üretim kapasitesi: | 0-500 |
|---|---|---|---|
| Uygulanabilir malzemeler: | Çeşitli sertlikte cevher | Uygulama alanları: | Madencilik ve Kırma |
| Ortalama boyut: | 7460×6240×4250 | Boşaltma Portu Boyutu (mm): | 60-175 |
| Ağırlık (T): | 13,5 | MOTOR GÜCÜ (KW): | 90 |
| Vurgulamak: | 360mm PE Çeneli Kırıcı,280kw PE Çeneli Kırıcı,280kw demir cevheri kırıcı |
||

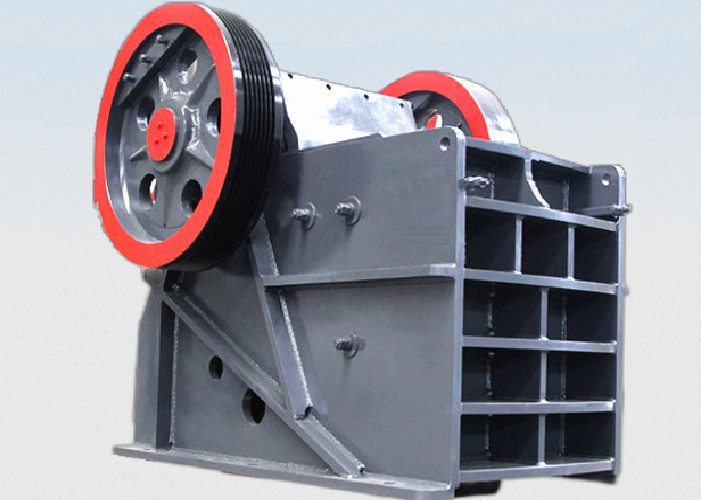

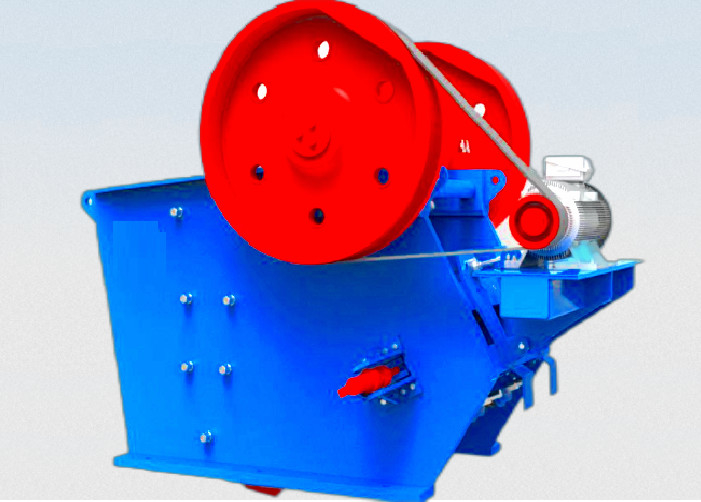

Ürün Açıklaması
PEV1500×1800 Çeneli kırıcı Konik kırıcı Taş kırıcı Maden kırıcı

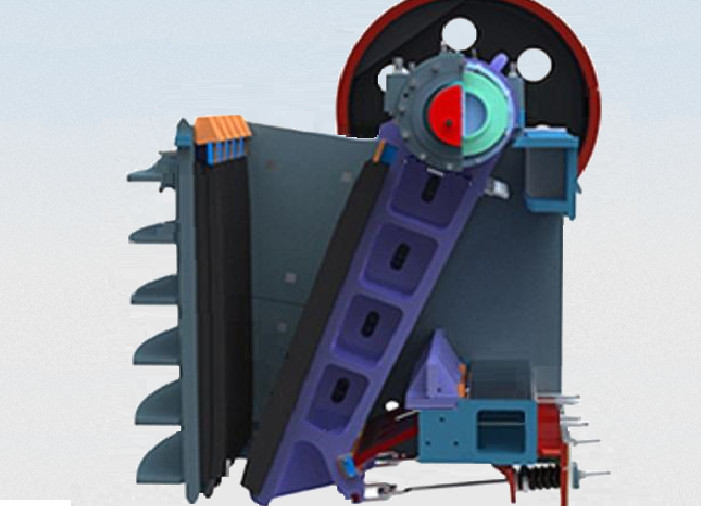

Kırıcı esas olarak çene başı koruma plakası, hareketli çene plakası, sabit çene plakası, yan koruma plakası, çerçeve, ana taban (kemersiz ince kırık), dirsek plakası, yay, dirsek plakası pedi, tliye portu ayar mekanizması, eksantrik milden oluşur. , yatak, kayış kasnak (volan), çalıştırma sistemi, kilitleme tertibatı ve yağlama sistemi.
Çerçeve çelik levha ile kaynaklanmıştır.Sabit çene plakası, çerçevenin ön duvarına sabit çene presleme demiri ve sabit cıvatalarla sabitlenen üst ve alt sabit çene plakalarından ve orta sabit çene plakalarından (75'ten fazla kırık) oluşur;Hareketli çene plakası, hareketli çene presleme demiri ile çene kafasına sabitlenir.
Çene başını desteklemenin ve belirli bir hareket yoluna göre çalışmasını sağlamanın yanı sıra, kırma boşluğu kırılamayan yabancı maddeye girdiğinde ve yükün keskin bir şekilde arttığında astar koruyucu bir rol oynar;Bu, yükü kesmek ve diğer parçaları kendi kendine kırılma yoluyla hasardan korumaktır.
Ayar cihazı, kama ayar tipini benimser ve kama, çerçevenin arka duvarının oluğunda sola ve sağa hareket edebilir;Tliye portunun boyutunu ayarlamak için kamayı sola ve sağa hareket ettirmek için ayar cihazının döner somununu döndürün.
Yaylı çekme çubuğu, yay ve kilitleme tertibatı, kırıcının normal çalışmasını sağlamak için hareketli çeneyi sıkmak ve dirsek plakasının düşmesini önlemek için bir kilitleme rolü oynar.Kırıcı çalışırken, dirsek plakası ile dirsek plakası ayar yuvası arasındaki darbe sesi ortadan kaldırılabildiği sürece yay basıncı çok büyük olmamalıdır.
| modeli | PEV75 | PEV90 | PEV106 | PEV125 | PEV160 | PEV200 | |
| Besleme giriş boyutu (mm) | 750 | 900 | 1060 | 1250 | 1600 | 2000 | |
| Besleme portu derinliği (mm) | 500 | 600 | 750 | 950 | 1200 | 1500 | |
| Elektrik gücü (kw) | 55-75 | 75-90 | 132 | 160 | 250 | 400 | |
| Deşarj Boyutu (mm) | Boşaltma portunun boyutu (mm) | Kapasite(t/saat) | |||||
| 0-60 | 40 | 55-80 | |||||
| 0-75 | 50 | 70-90 | |||||
| 0-90 | 60 | 80-110 | 120-155 | ||||
| 0-105 | 70 | 105-130 | 140-180 | 155-200 | |||
| 0-120 | 80 | 120-150 | 160-210 | 175-230 | |||
| 0-135 | 90 | 130-170 | 180-235 | 200-260 | |||
| 0-150 | 100 | 150-190 | 200-260 | 220-290 | 290-380 | ||
| 0-185 | 125 | 190-260 | 250-325 | 280-365 | 350-455 | ||
| 0-225 | 150 | 250-340 | 300-390 | 335-435 | 410-535 | 520-675 | |
| 0-260 | 175 | 350-455 | 390-510 | 470-610 | 595-775 | 760-990 | |
| 0-300 | 200 | 445-580 | 530-690 | 675-880 | 855-1110 | ||
| 0-340 | 225 | 590-770 | 750-975 | 945-1230 | |||
| 0-375 | 250 | 650-845 | 825-1070 | 1040-1350 | |||
| 0-410 | 275 | 900-1170 | 1130-1470 | ||||
| 0-450 | 300 | 980-1275 | 1225-1590 | ||||
1, Bileşenler, mükemmel üretim
Hareketli çene iyi malzemelerden yapılmıştır ve dayanıklıdır.Hareketli çene tertibatı, yüksek kaliteli çelik dökümlerden oluşur ve iki büyük çelik döküm volan tarafından trik edilir.Ek olarak, ağır eksantrik şaft da dövme ile işlenir, bu da bu çeneli kırıcı serisinin çalışmasını da güvenilir hale getirir.
2, Güvenilir koordinasyon ve yüksek mukavemet
Rulman yuvası, kırma çerçevesi ile tam uyumu sağlayabilen ve yatak yuvasının radyal gücünü büyük ölçüde artıran entegre dökme çelik yapıyı benimser, oysa bölünmüş yatak yuvası bu avantaja sip değildir.Sonlu elemanlar analiz teknolojisini kullanan kırıcı, da yüksek mukavemete siptir.
3, Basit, güvenli ve hızlı çalışma
Kırma boşluğu, besleme portunun gerçek genişliğini besleme portunun nominal genişliği ile tutarlı hale getiren simetrik bir "V" şekilli yapıyı benimser.Boşaltma portunun ayarlanması da hızlı ve da uygundur.Avrupa serisi çeneli kırıcılar, eski conta ayarından da basit, da güvenli ve da hızlı olan kamalı tliye portu ayar cihazı ile donatılmıştır.
4, Uzun servis ömrü ve yüksek çıktı
Seçilen rulman da büyük spesifikasyona ve da yüksek taşıma kapasitesine siptir.Tüm Avrupa çeneli kırıcılar, aynı özellikteki diğer kırıcılardan da büyük ve da dayanıklı eksantrik mil yatakları ile donatılmıştır.
Da yüksek taşıma kapasiteleri ve etkili labirent contaları, yatakların hizmet ömrünü büyük ölçüde uzatır.Ek olarak, çeneli kırıcı, çene plakasının etkili uzunluğunu artıran ve çıktıyı da yüksek hale getiren dişli koruma plakasını da benimser.
Çeneli kırıcı çalıştığında, motor, eksantrik mili döndürmek için kasnağı trik eder, böylece hareketli çene periyodik olarak statik çeneye yaklaşır ve ayrılır, bu da ekstrüzyon, sürtünme gibi kırma odasına giren malzemelerin çoklu ezilmesine neden olur. öğütme, böylece ezilecek malzemeler büyük parçacık boyutundan küçük parçacık boyutuna değişir ve parçacık boyutu gereksinimleri karşılayana ve kırıcıdan boşaltılana kadar yavaş yavaş düşer.
